Deskripsyon Product

Ekipman sa a sèvi ak yon lazè enfrawouj pikosecond (1064nm), apwopriye pou gwo -grave lazè, dezabiye, grave, ekri, koupe, retire materyèl, ak fabwikasyon sou plizyè sifas materyèl. Li kapab tou fè mikwo-machinman tankou grafing ak grooving sou sifas Silisyòm wafers, seramik, safi, vè, metal, ak materyèl polymère, satisfè kondisyon yo pou koupe ak perçage ultra-materyèl mens (metal, fib kabòn, vè, Silisyòm wafers, PET, PI, materyèl konpoze, elatriye).

Entwodiksyon ekipman

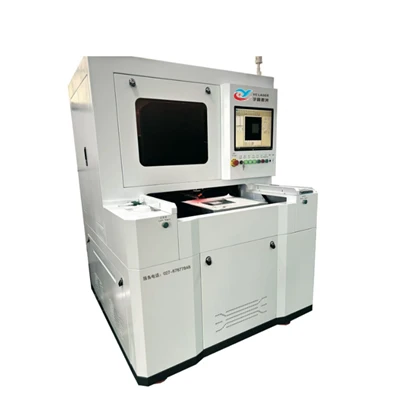

Enfrawouj picosecond lazè koupe machin nan sitou konsiste de: yon lazè, yon sistèm chemen optik, yon plan travay lineyè motè, yon sistèm kontwòl, yon sistèm pwezante, yon sistèm ekstraksyon pousyè, yon sistèm lè mouche, ak yon sistèm adsorption vakyòm.

Ekipman an ekipe ak lojisyèl kontwòl devlope endepandamman, sipòte enpòte dirèk done CAD, epi li gen yon sistèm pwezante otomatik CCD pou grave lazè egzak. Operasyon se senp, efikas, ak vit. Li sipòte tan reyèl -ajisteman lojisyèl an nan galvanomètr la ak motè lineyè, ak konsepsyon tab la leve elektrik, ansanm ak aparèy la vakyòm adsorption plato, efektivman rezoud pwoblèm nan nan estabilite materyèl pandan pwosesis la. Konsepsyon inik sistèm pou retire pousyè li asire pwòpte glas la ak sifas k ap travay la.

Avantaj

Machin koupe lazè sa a entegre teknoloji opto-mekanik avanse tankou teknoloji CNC, teknoloji lazè, ak teknoloji lojisyèl, ki gen gwo fleksibilite, gwo presizyon ak gwo vitès. Li ka fè egzak, gwo -grave vitès nan divès modèl ak gwosè sou yon pakèt domèn, pandan y ap asire kapasite pwodiksyon segondè. Li se yon pwodwi serye, ki estab ak yon gwo pèfòmans -rapò pri.

Done teknik

Atik	Paramètr
Lazè	1064nm 70W pikosecond lazè enfrawouj
Lazè batman kè Lajè	＜30ps
Zòn pwosesis	300x300mm
Single Zòn Koupe	50x50mm
Minimòm Tach Konsantre	10μm
Minimòm Ouvèti Lajè	25μm
Gamme frekans lazè	100Hz-2000kHz
Minimòm Etching Liy Lajè	10µm (ITO kondiktif vè)
Espas Liy Minimòm	15μm
Tablo pwezante presizyon	±2µm
Dwat	±5μm
Repetibilite tab la	±2µm
Z-aks vwayaj	50mm
CCD oto-presizyon pozisyon	±2µm
Vitès eskanè	Vitès maksimòm 5000mm/s
Dimansyon ekipman yo	1400mmL × 1500mmW × 1800mmH
Sistèm adsorption	Airflow fanatik 100m³/h
Chiller	Chiller dlo a gen yon seri kontwòl tanperati a 18 degre ~ 24 degre ak yon presizyon kontwòl tanperati a mwens pase oswa egal a 0.2 degre.
Konsomasyon pouvwa	3000W
Sistèm lojisyèl	Li prezante eskanè galvanomètr ak lyen mouvman platfòm; li gen tou fonksyon pou kontwole paramèt pwosesis lazè; epi li satisfè kondisyon enpòte fichye CAD, akomode desen ki pi gwo pase 1GB pou pwosesis.
Anvlòp ekipman	Ekipman an konplètman fèmen epi li gen yon switch pòt entèn pou anpeche lazè a poze yon danje pou moun.
Fòma dosye ki ka trete	Fichye DXF estanda
